導向帶與導向環是液壓缸和氣動缸系統中非常關鍵的導向元件（也常被稱為耐磨環、支撐環、導環或wear rings / guide rings & guide strips）。它們雖然體積不大，卻直接影響著油缸/氣缸的使用壽命、運動平穩性、密封可靠性和整體系統性能。

一、基本定義與區別

• 導向環（Guide Ring） 通常呈閉合圓環狀（或帶斜切口便于安裝的開口環），直接嵌入活塞或活塞桿的專用溝槽中。形狀固定，安裝后形成完整的圓周支撐。

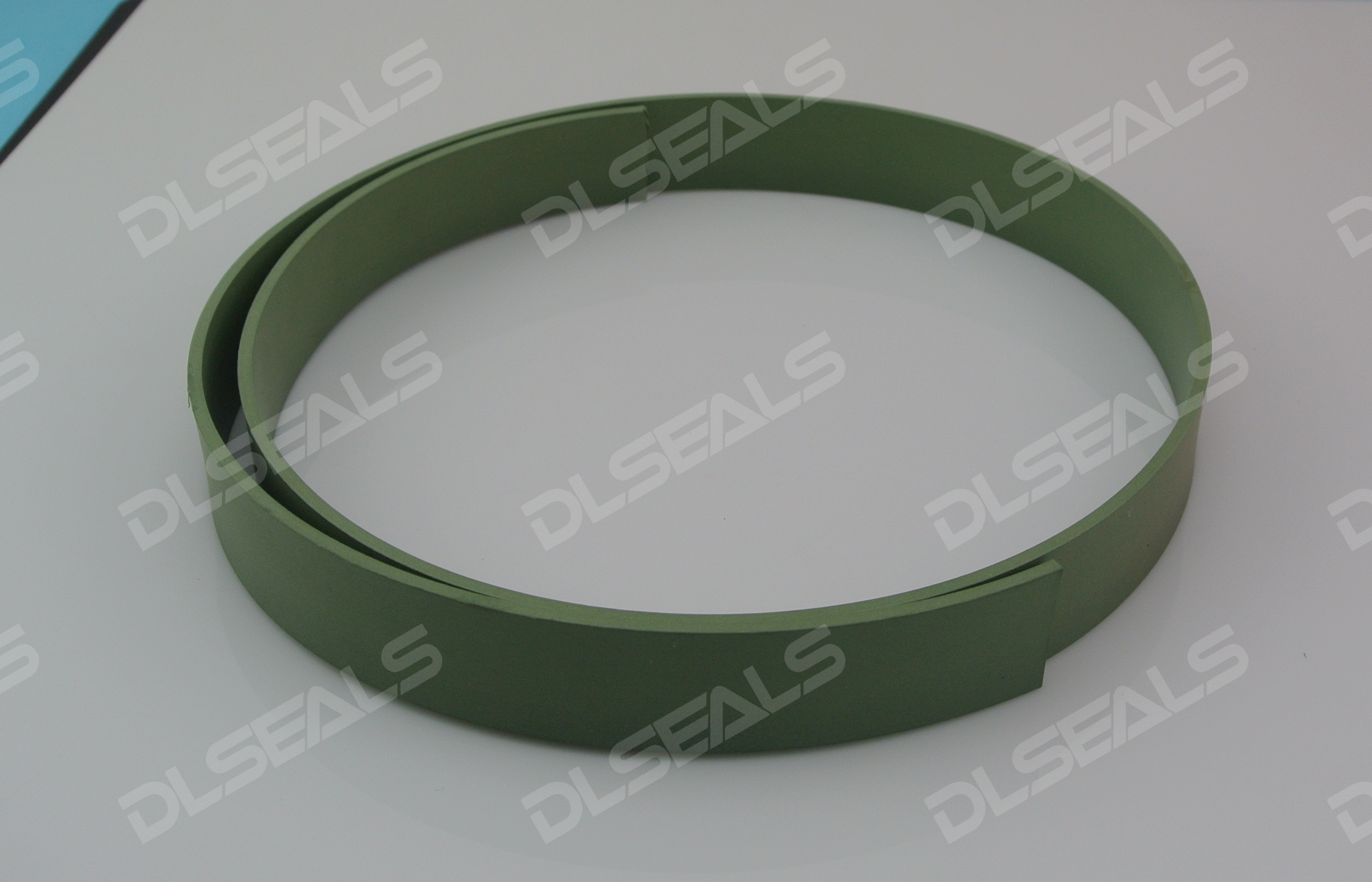

• 導向帶（Guide Tape / Guide Strip） 以卷材或條狀形式提供，使用時根據軸徑或孔徑裁切成所需長度，然后纏繞或放入溝槽中。有些高端導向帶會在兩端切成30°或45°斜口對接，形成近似閉合的環形。

簡單記憶口訣： 環是成品直接裝，帶是裁剪現場繞。

二、核心作用（為什么不可或缺？）

現代液壓/氣動系統早已不再依賴傳統的金屬-金屬直接導向（如銅套），原因在于側向力（徑向載荷）會導致嚴重后果，而導向帶/環正是解決這一問題的核心部件。主要功能包括：

1. 承受側向力（徑向載荷），保護主密封件不受偏載擠壓
2. 防止金屬-金屬直接接觸（活塞/活塞桿與缸筒/導向套之間），避免拉缸、咬傷、劃痕
3. 保證活塞與活塞桿的同軸度與直線運動精度
4. 降低摩擦阻力，減少啟動阻力與運動粘滑（stick-slip）現象
5. 吸收振動與沖擊，降低系統噪聲
6. 延長密封件壽命（減少偏磨、擠出、早期失效）
7. 在某些設計中兼具輔助限位或防塵刮除功能

一句話總結：沒有好的導向，就沒有可靠的密封和長壽命液壓缸。

三、常用材料對比

目前主流導向帶/環材料主要分為三大類：

• 高端品牌（如Trelleborg Slydring®、SKF、Hallite等）多采用青銅填充PTFE或特殊改性PTFE，兼顧低摩擦與高承載。
• 中低端或重載場合常用酚醛布或高強POM。

四、典型安裝位置

• 活塞用：安裝在活塞兩側的導向溝槽（通常在活塞密封的兩側）
• 活塞桿用：安裝在活塞桿的導向溝槽（通常在桿密封之前，靠近導向套位置）

大多數現代缸設計會同時使用活塞導向 + 桿導向雙重導向結構。

五、選型時最容易忽略的幾個關鍵點

1. 壁厚與溝槽深度匹配 → 過薄易變形，過厚會干涉密封
2. 切口形式 → 30°/45°斜切對接比直切更穩定
3. 表面結構 → 有凹點/螺旋槽/光面三種，光面摩擦最低但儲油性差，有槽更耐污
4. 工作溫度與介質 → 高溫選純PTFE基，低溫/水基介質要慎選POM
5. 側向力估算 → 很多工程師只看工作壓力，卻忽略了實際側向力可能是壓力的1.5～3倍

六、總結一句話

導向帶與導向環是液壓/氣動系統中“低調但致命”的部件——它們不直接密封，卻決定了整個運動副能否長期保持同軸、低磨、低噪、高效的狀態。選對了導向元件，往往比單純升級密封件更能顯著延長油缸壽命。

在實際設計與維修中，建議優先遵循“寧可貴一點，也別讓金屬碰金屬”的原則，因為一次拉缸的維修成本通常遠高于優質導向帶/環的價格。
