防塵圈的結構、常見材料與作用詳解

廣東德龍密封科技有限公司 2025-05-20

防塵圈

防塵圈是液壓、氣動及機械系統中不可或缺的密封元件,其核心任務是防止外部污染物(如灰塵、泥沙、水分等)侵入系統內部,從而保護主密封件(如活塞桿密封、旋轉軸密封)和精密部件免受磨損與腐蝕。本文將從結構設計材料選擇核心功能應用場景四個方面,系統解析防塵圈的技術邏輯。


一、防塵圈的結構設計

防塵圈的結構直接影響其密封效果與使用壽命,常見類型包括:

結構類型 特點 適用場景
單唇式防塵圈 單一密封唇口,結構簡單,成本低。 低污染環境,如室內設備、輕載機械
雙唇式防塵圈 主唇防塵,副唇刮油或輔助密封,形成雙重防護。 工程機械、農業設備等多粉塵環境
彈簧增強型防塵圈 內置不銹鋼彈簧,提供持續徑向力,補償磨損。 高壓、高振動工況(如液壓缸)
組合式防塵圈 防塵唇與主密封件集成(如斯特封、格萊圈組合),簡化安裝。 空間受限的緊湊型設備

典型結構細節

  • 密封唇角度:通常設計為銳角(45°~60°),增強刮擦能力。

  • 根部加強筋:增加結構剛性,防止唇口翻轉或變形。

  • 儲油槽:部分設計帶有微凹槽,儲存潤滑脂以降低摩擦。

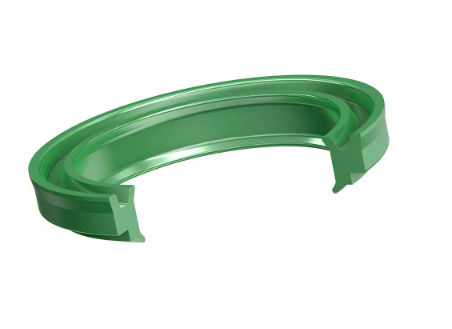

  • (雙唇防塵圈如圖)

二、常見材料及其性能對比

防塵圈的材料需兼顧耐磨性、彈性、耐溫性及環境適應性,常用材料如下:

材料類型 優勢 局限性 適用場景
丁腈橡膠(NBR) 耐油性好、成本低,硬度范圍廣(40~90 Shore A)。 耐溫性一般(-30℃~+100℃),不耐臭氧。 通用工業設備、汽車底盤
氟橡膠(FKM) 耐高溫(-20℃~+200℃)、耐化學腐蝕(酸、酮)。 彈性較差,低溫性能不足。 化工設備、高溫液壓系統
聚氨酯(PU) 高耐磨性(是橡膠的5~10倍)、抗撕裂。 耐水解性差,高溫易軟化(上限+80℃)。 工程機械、礦山設備
聚四氟乙烯(PTFE) 超低摩擦系數(0.04~0.1)、耐腐蝕性極佳。 彈性差,需配合彈簧增強。 高潔凈環境(食品、半導體設備)
熱塑性彈性體(TPE) 可回收、易加工,耐候性優異。 耐油性較弱,抗壓強度低。 戶外設備、低成本替代方案

三、防塵圈的核心作用

  1. 阻擋外部污染物

    • 通過密封唇刮擦運動部件表面,清除附著在活塞桿或軸上的灰塵、泥沙等顆粒,防止其進入系統內部。

    • 實驗數據:雙唇式防塵圈可阻擋99%以上粒徑>5μm的顆粒(ISO 4406標準)。

  2. 保護主密封件

    • 減少主密封件(如O型圈、Y型圈)的磨損,延長其使用壽命(提升30%~50%)。

    • 案例:挖掘機液壓缸未安裝防塵圈時,主密封件壽命從5000小時降至1500小時。

  3. 輔助密封與潤滑

    • 部分防塵圈設計帶有儲油結構,可保留潤滑脂,降低摩擦熱與能耗。

    • 在低壓環境下,防塵圈可能臨時承擔輔助密封功能(如防水滲透)。

  4. 適應復雜工況

    • 耐極端溫度:氟橡膠防塵圈可在200℃高溫下持續工作(如鋼鐵廠連鑄設備)。

    • 抗化學腐蝕:PTFE防塵圈耐受強酸、強堿及有機溶劑(如電鍍生產線)。


四、選型與安裝指南

  1. 選型關鍵參數

    • 運動形式:往復運動(液壓缸)宜選唇口銳利的防塵圈;旋轉運動(傳動軸)需低摩擦材料(如PTFE)。

    • 介質兼容性:接觸潤滑油時優先選NBR/FKM;接觸化學品需PTFE/FKM。

    • 壓力等級:高壓環境(>10MPa)需彈簧增強型或金屬骨架支撐結構。

  2. 安裝注意事項

    • 方向性:單唇防塵圈的唇口必須朝向外部(防塵側),反向安裝將導致失效。

    • 表面處理:配合的活塞桿或軸表面需拋光(Ra≤0.4μm),避免劃傷密封唇。

    • 潤滑劑:安裝時涂抹硅脂或氟素脂,減少初始摩擦(禁用石油基油脂腐蝕橡膠)。

  3. 維護與更換周期

    • 目視檢查:唇口開裂、硬化或永久變形>15%時需更換。

    • 壽命預測:工程機械防塵圈建議每2000工作小時檢查,每5000小時強制更換。


五、前沿技術趨勢

  1. 智能化防塵圈

    • 集成微型傳感器監測磨損量,通過物聯網(IoT)預警更換(如SKF的智能密封方案)。

  2. 自修復材料

    • 微膠囊化潤滑劑嵌入橡膠基體,磨損時自動釋放修復表面(實驗室階段)。

  3. 環保材料

    • 生物基橡膠(如蒲公英橡膠)替代石油基材料,減少碳足跡。


結語

防塵圈雖為密封系統中的“配角”,但其設計科學與材料創新直接關乎設備可靠性與壽命。從結構優化到智能監測,防塵技術正朝著高精度、長壽命、環保化方向演進。工程師在選型時需綜合考慮工況、成本與維護周期,方能為系統筑牢第一道防線。
