平墊圈與L型墊圈(皮碗)的差異與應用詳解

廣東德龍密封科技有限公司 2025-03-21

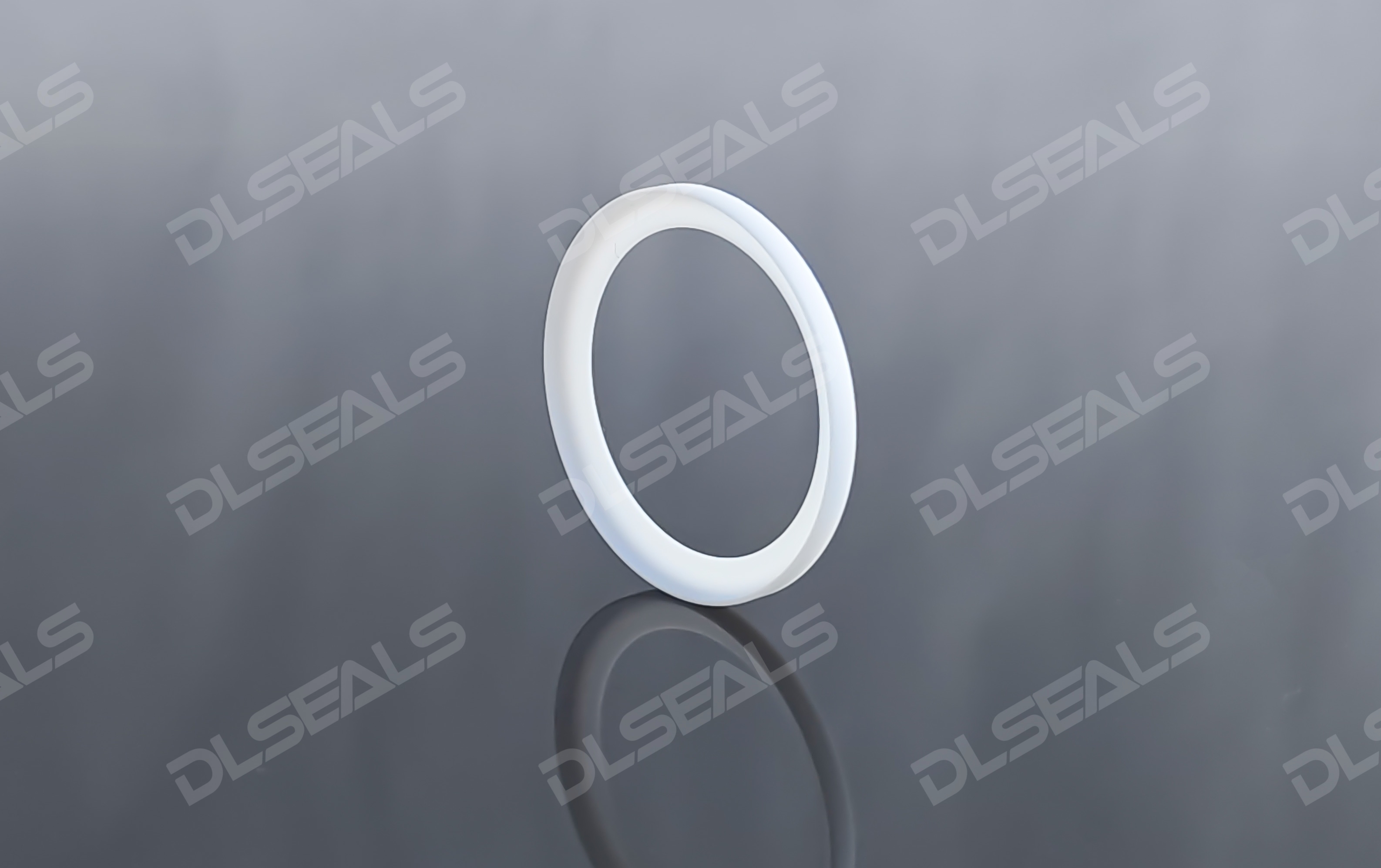

皮碗

在機械裝配和密封工程中,墊圈是連接件中不可或缺的組件,其種類繁多,功能各異。平墊圈(Flat Washer)和L型墊圈(L-shaped Seal,俗稱“皮碗”)是兩種典型的墊圈類型,分別針對不同的工況需求設計。本文將從結構特性、材料選擇、功能差異及典型應用場景出發,系統解析兩者的區別與適用原則。


一、結構與設計差異

1. 平墊圈(Flat Washer)

  • 基本結構
    平墊圈為扁平圓環形薄片,中間有通孔,內外徑比例固定,表面通常無特殊幾何特征(部分型號帶有齒紋防松設計)。

  • 核心功能

    • 分散載荷:增大螺栓/螺母與連接件的接觸面積,防止壓潰或表面損傷。

    • 隔離腐蝕:在異種金屬連接中,避免電化學腐蝕(如不銹鋼螺栓配鋁制基體)。

    • 調整間隙:補償螺栓孔位偏差或厚度誤差。

2. L型墊圈(L-shaped Seal,皮碗)

  • 基本結構
    截面呈“L”形,通常由彈性材料(如橡膠、聚氨酯)與金屬骨架復合制成,一側為密封唇,另一側為安裝基座。

  • 核心功能

    • 動態密封:通過彈性變形緊密貼合運動部件(如活塞桿、軸),防止液體或氣體泄漏。

    • 抗污染:防塵唇設計可阻擋外部雜質侵入密封腔。

    • 緩沖振動:彈性材料吸收機械振動,降低部件磨損。


二、材料與性能對比

特性 平墊圈 L型墊圈(皮碗)
常用材料 金屬(鋼、銅、不銹鋼)、塑料、橡膠 彈性體(NBR、FKM、PU)、金屬骨架
耐溫范圍 -50°C至+300°C(金屬) -40°C至+200°C(橡膠類)
耐壓能力 靜態承載,無密封要求 動態密封,耐壓可達50MPa
耐化學性 金屬材料耐腐蝕性強,塑料需匹配介質 依賴彈性體材質(如FKM耐油、EPDM耐酸堿)
彈性變形能力 幾乎無彈性 高彈性,適應軸跳動和偏心

三、功能差異與適用場景

1. 平墊圈的典型應用

  • 機械裝配

    • 分散螺栓預緊力,保護軟質材料(如木材、塑料)表面。

    • 搭配彈簧墊圈使用,增強防松效果(如鐵路軌道連接)。

  • 電氣工程

    • 作為導電墊片,確保接地可靠性(銅制平墊圈)。

  • 建筑結構

    • 調節鋼結構螺栓節點厚度,平衡安裝公差。

2. L型墊圈(皮碗)的典型應用

  • 液壓/氣動系統

    • 液壓缸活塞桿密封,防止油液外泄(如挖掘機液壓臂)。

    • 氣動閥桿密封,維持氣壓穩定性。

  • 旋轉設備

    • 泵軸密封,阻隔介質泄漏(如離心泵機械密封輔助件)。

    • 攪拌器軸封,適應高速旋轉與介質腐蝕。

  • 極端環境

    • 耐高溫蒸汽密封(采用氟橡膠FKM材質)。

    • 食品級密封(硅橡膠材質,符合FDA標準)。


四、選型與安裝要點

1. 平墊圈選型指南

  • 尺寸匹配:內徑需略大于螺栓直徑(如M10螺栓配內徑10.5mm墊圈)。

  • 材料選擇

    • 防腐環境:不銹鋼或尼龍墊圈。

    • 導電需求:銅或鍍錫鋼墊圈。

  • 防松設計:鋸齒墊圈(如Nord-Lock)用于高振動場景。

2. L型墊圈(皮碗)安裝規范

  • 方向確認

    • 密封唇朝向被密封介質側(如液壓油內側)。

    • 防塵唇朝向外側阻擋污染物。

  • 表面處理

    • 軸表面粗糙度Ra≤0.4μm,硬度≥HRC 45。

    • 預涂潤滑脂(如鋰基脂)減少初始摩擦。

  • 過盈量控制

    • 密封唇與軸徑過盈量通常為0.2-0.5mm(參考ISO 6194標準)。


五、常見問題與解決方案

1. 平墊圈失效案例

  • 問題:螺栓松動導致墊圈壓潰。

  • 對策:改用硬質墊圈(如淬火鋼)或增加墊圈數量。

2. L型墊圈(皮碗)泄漏分析

  • 原因

    • 軸偏心度過大,超出密封唇補償范圍。

    • 介質溫度超過彈性體耐受極限。

  • 解決

    • 選用帶金屬彈簧的復合型皮碗(如TC型油封)。

    • 升級材質(如PTFE覆層皮碗耐溫可達260°C)。


六、總結:如何選擇平墊圈與L型墊圈?

決策因素 平墊圈 L型墊圈(皮碗)
主要需求 分散壓力、防松、隔離 動態密封、抗污染、減振
適用工況 靜態連接、無介質泄漏風險 運動部件、存在液體/氣體壓力
成本考量 單價低(金屬墊圈約0.1-2元/個) 單價高(橡膠皮碗約5-50元/個)
維護頻率 基本免維護 需定期檢查更換(壽命1-5年)

核心建議

  • 優先平墊圈:靜態裝配、低成本場景。

  • 選擇L型墊圈:動態密封、高壓/腐蝕性介質環境。

隨著材料技術的發展,二者也呈現融合趨勢,例如帶密封涂層的金屬平墊圈,或增強型L型墊圈兼具支撐與密封功能。工程師需根據具體工況,平衡性能、成本與壽命,實現最優設計。
