在現代工業的旋轉機械領域，密封性能直接關系到設備的可靠性、效率與壽命。其中，TCN型油封（材質為鐵骨架+氟橡膠FKM）憑借其卓越的設計與材質組合，成為應對高溫、高壓、高速及嚴苛化學環境的高性能密封解決方案。其精密的結構不僅是機械設計的體現，更是材料科學與工程應用完美結合的典范。
TCN油封的性能根基，源于其獨特的“剛柔復合”材質結構。
外部骨架 - 鐵（金屬）：
角色：結構的“脊梁”。
作用：提供極高的機械強度和剛性，確保油封在壓裝或使用過程中不變形、不松脫。它像一座堅固的堡壘，為內部的彈性體提供精確的定位和支撐，保證油封在軸承室中的牢固安裝。
內部密封體 - 氟橡膠（FKM）：
角色：密封的“靈魂”。
特性：FKM是高性能合成橡膠的杰出代表，以其卓越的耐高溫性（通常可達200℃以上）、出色的耐油性（包括燃油、合成潤滑油）、優異的耐化學腐蝕性（抵抗酸堿、溶劑）和良好的耐磨性而著稱。
作用：構成與旋轉軸直接接觸的密封唇，是實現動態密封的核心。其彈性確保唇口能緊密貼合軸面，適應微小的軸跳動和偏心。
二者的協同：金屬骨架負責“定形、固位”，提供強大的支撐；FKM負責“貼合、密封”，應對動態與化學挑戰。這種組合實現了1+1>2的效果，使TCN油封能勝任傳統材質油封無法應對的極端工況。

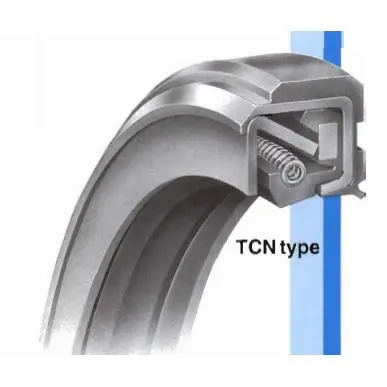

從剖面圖（如圖所示）可以清晰看到TCN油封精密而高效的結構分層：
金屬骨架：構成油封最外側的剛性輪廓，通常是完整的包裹結構，形成堅固外殼。
主密封唇：由FKM制成，呈現一個精密的斜面角度。其刃口是動態密封的關鍵，負責在軸旋轉時刮除并阻止介質的泄漏，同時在兩者之間形成一層極薄的穩定油膜，實現“密封而不干磨”。
螺旋彈簧：安裝在密封唇口背部的彈簧槽內。其核心作用是提供持續、穩定且均勻的徑向壓緊力，補償唇口材料的正常磨損和軸的微小徑向跳動，確保在整個生命周期內密封壓力的恒定，極大地提升了密封的可靠性和持久性。
防塵唇（部分設計具備）：在主軸密封唇外側，有時會增設一個副唇。它主要負責阻擋外界的灰塵、泥水等污染物侵入，為主密封唇創造一個清潔的工作環境，是“雙重防護”理念的體現。
基于上述結構與材質，TCN型鐵+FKM油封展現出全方位的卓越性能：
超凡的密封可靠性：在高壓、高轉速下，金屬骨架確保結構穩固，FKM唇口在彈簧的加持下緊密貼合，有效防止潤滑油、油脂等介質的泄漏。
卓越的工況適應性：
耐高溫：FKM材質使其在引擎、渦輪附近等高溫環境中性能穩定。
耐化學性：可抵御各種侵蝕性油品、燃料和化學品，適用于化工、和特殊潤滑系統。
長壽命：耐磨的FKM與壓力自補償的彈簧設計，大幅延長了維護周期和使用壽命。
優異的機械穩定性：金屬骨架提供了優異的尺寸穩定性和抗壓裝變形能力，安裝便捷且牢靠。
TCN型鐵+FKM油封是嚴苛工況下的首選密封件，廣泛應用于：
汽車工業：發動機曲軸、凸輪軸、變速箱、輪轂軸承。
工程機械：挖掘機、裝載機的液壓泵、馬達、驅動橋。
液壓與氣動系統：液壓缸、液壓馬達、高壓泵。
通用工業設備：風機、泵、攪拌機、工業齒輪箱等高速重載旋轉軸。
總而言之，TCN型鐵+FKM油封絕非一個簡單的橡膠圈。它是一個集精密機械設計、先進材料科學與嚴謹工程應用于一身的高科技部件。其金屬的“剛”與橡膠的“柔”? 相輔相成，靜態的骨架與動態的彈簧協同工作，共同構筑了一道抵御介質泄漏和外界污染的堅固防線。在追求設備高效、可靠、長壽命的現代工業中，TCN油封無疑是保障旋轉軸系健康運行的、不可或缺的“忠誠衛士”。
