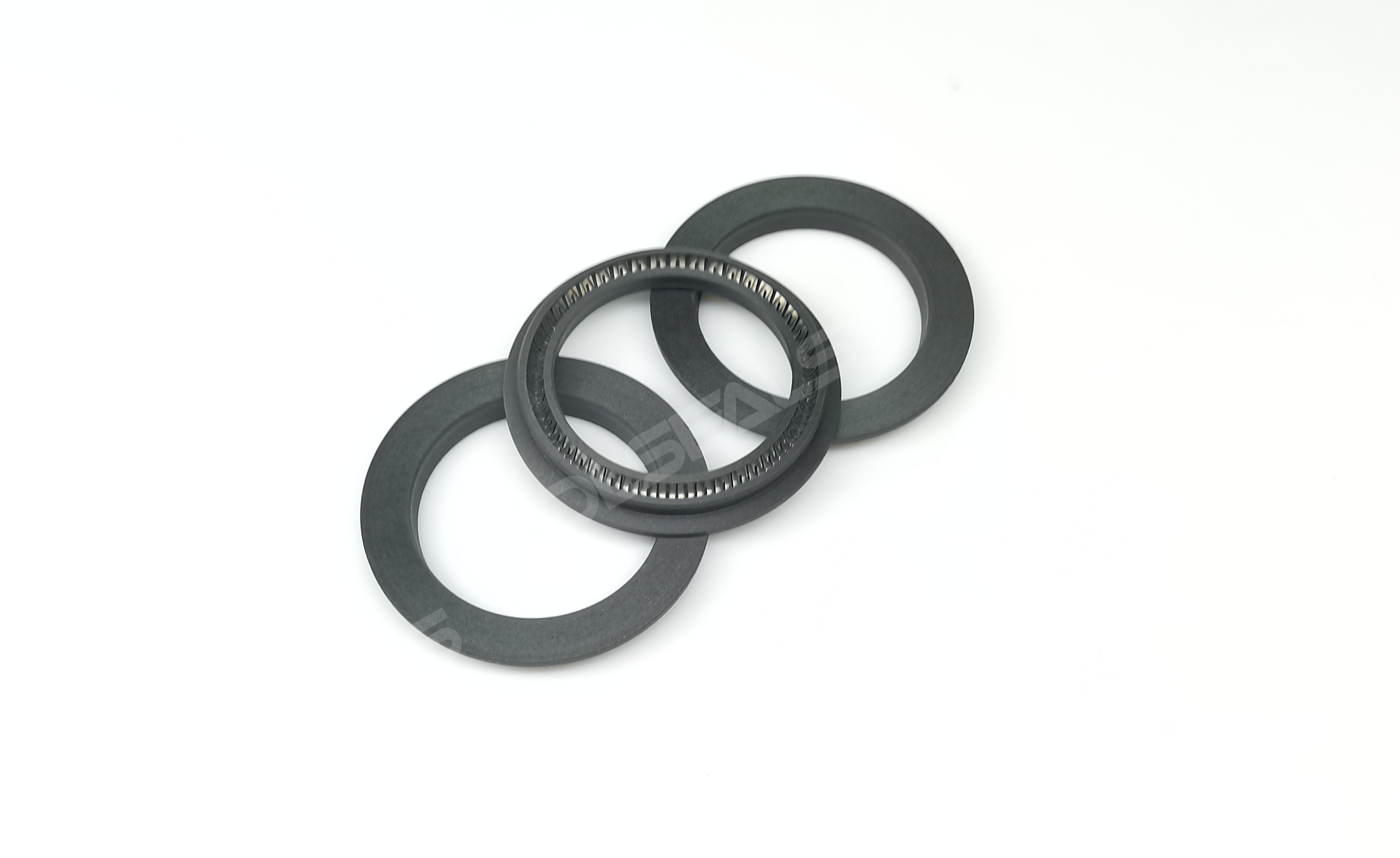

活塞桿密封是液壓與氣動系統的關鍵部件，其性能直接影響系統的效率、可靠性及使用壽命。不當?shù)倪x型會導致泄漏、磨損加劇、能耗升高，乃至系統故障。面對市場上琳瑯滿目的密封類型，如何進行科學、精準的選擇，是工程師們必須掌握的核心技能。本文將系統梳理活塞桿密封的選型邏輯、關鍵考量因素及主流方案，助您做出明智決策。
任何選型的起點，都是對應用環境的徹底理解。脫離工況的“最佳密封”是不存在的。
介質與溫度
介質兼容性：密封材料必須能耐受系統介質（如礦物油、水-乙二醇、磷酸酯、潤滑油等）的化學侵蝕。例如，丁腈橡膠（NBR）適用于大部分石油基液壓油，但不適合磷酸酯和高溫水。
溫度范圍：需同時考慮介質溫度和摩擦生熱導致的桿溫。溫度影響材料硬度、彈性與永久變形。高溫（>120℃）需考慮氟橡膠（FKM）、氫化丁腈橡膠（HNBR）或PTFE復合材料；低溫（<-30℃）則需考慮具有良好低溫彈性的材料。
壓力與速度
壓力等級：低壓（<5 MPa）可選用單體密封；中高壓（5-40 MPa）需組合密封（如“斯特封+導向帶+防塵圈”）；超高壓（>40 MPa）需特殊設計的抗擠壓結構。
速度曲線：是勻速、變速還是高頻往復？高速（>0.5 m/s）易導致潤滑膜缺失和生熱，需注重密封的摩擦與散熱性能。壓力與速度共同構成的PV值是衡量密封工作強度的核心參數。
運動與間隙
運動形式：純往復、擺動或復合運動？不同運動對密封唇口的磨損模式不同。
系統間隙：活塞桿與導向套間的徑向間隙。高壓下，間隙過大會導致密封根部被擠入間隙而損壞（擠出間隙）。必須選擇硬度、支撐環（擋圈）與系統間隙相匹配的密封。
環境與側向載荷
外部環境：是否有粉塵、水霧、化學品噴濺？這決定了防塵圈的重要性與選型。
側向負載：活塞桿是否承受徑向力？側載會加劇密封單邊磨損，需選擇耐磨性更強的密封材料，并確保導向系統有足夠支撐。
根據功能，活塞桿密封系統通常由主密封、緩沖/導向和防塵三部分組成。
|
密封類型 |
結構特點 |
核心優勢 |
典型應用場景 |
|---|---|---|---|
|
單作用唇形密封? (如U形圈、Y形圈) |
單向密封，依賴壓力自緊 |
結構簡單，成本低，啟動力小 |
低壓、低速、條件溫和的通用場合 |
|
組合密封? |
由不同功能的元件組合，如： |
摩擦系數低，抗擠出，壽命長，泄漏控制極佳 |
中高壓液壓缸的主流選擇，適用于工程機械、注塑機等 |
|
同軸密封? (如蕾形圈、C形圈) |
橡膠彈性體與PTFE滑環組合 |
低摩擦，無粘滑，耐高速 |
要求高動態響應、無爬行的伺服液壓系統 |
|
PTFE復合材料密封? |
以PTFE為基體，填充青銅粉、碳纖維、石墨等 |
卓越的耐磨/耐溫/耐化學性，低摩擦，幾乎無粘滑? |
極端工況：無油潤滑、高溫、高腐蝕性介質、食品/醫藥級清潔要求 |
密封材料決定了性能的邊界。
丁腈橡膠（NBR）：性價比之王，耐石油基油，適用溫度-30~+100℃，廣泛用于通用液壓。
聚氨酯（PU/TPU）：耐磨、抗擠出性極佳，但高溫水解。適合中高壓、有沖擊的場合，但慎用于高溫水基介質。
氟橡膠（FKM）：耐高溫（可達200℃以上）、耐油和多種化學品，但低溫彈性差，成本高。用于發動機、高溫液壓系統。
氫化丁腈橡膠（HNBR）：在NBR基礎上提升了耐熱、耐臭氧和耐化學品性，溫度范圍-40~+150℃，是高性能液壓的升級選擇。
聚四氟乙烯復合材料（PTFE Composites）：如前文所述，填充青銅粉、碳纖維、玻璃纖維等的PTFE材料，將低摩擦、高耐磨、寬溫域（-200~+250℃）和卓越化學惰性集于一身。特別適用于無油潤滑、高PV值、高清潔度或腐蝕性介質的苛刻環境。與彈性體結合使用，可實現零泄漏和長壽命。
需求定義：明確泄漏標準（零泄漏、微潤、允許油膜？）、預期壽命、維護周期和總成本（TCO）目標。
工況分析：詳細收集并分析上述四大參數，這是選型的基礎。
結構初選：根據壓力、速度、運動形式，從主流結構中篩選出2-3種候選方案。
材料匹配：根據介質、溫度、摩擦要求，確定密封本體及輔助元件的材料。
尺寸與溝槽確認：依據標準（如ISO 7425/1, ISO 5597）或制造商樣本，確認桿徑、溝槽尺寸、公差及粗糙度（通常桿Ra ≤ 0.2-0.4 μm）。
供應商咨詢與驗證：與有經驗的密封供應商或工程師溝通，必要時進行臺架測試或參考類似成功案例。
安裝與維護考量：選擇易于安裝、不易扭轉損壞的結構，并考慮未來維護的便利性。
常見選型陷阱：
忽視防塵：導致污染物侵入，是密封早期失效的首要原因。
材料與介質不兼容：導致密封溶脹、軟化或脆化。
壓力等級不匹配：低壓密封用于高壓導致擠出，高壓密封用于低壓則可能潤滑不良。
忽視熱效應：摩擦生熱導致密封材料高溫失效。
活塞桿密封的選型，是一門融合了材料科學、機械設計與實際應用經驗的綜合學科。它沒有一成不變的公式，核心在于在理解密封原理的基礎上，對具體工況進行系統、細致的分析，并在性能、壽命、成本和可靠性之間找到最佳平衡點。從傳統的橡膠密封到高性能的PTFE復合材料，技術的進步為我們提供了更多選擇。掌握科學的選型方法，將使您從被動的故障應對者，轉變?yōu)橹鲃拥南到y(tǒng)可靠性設計者。
