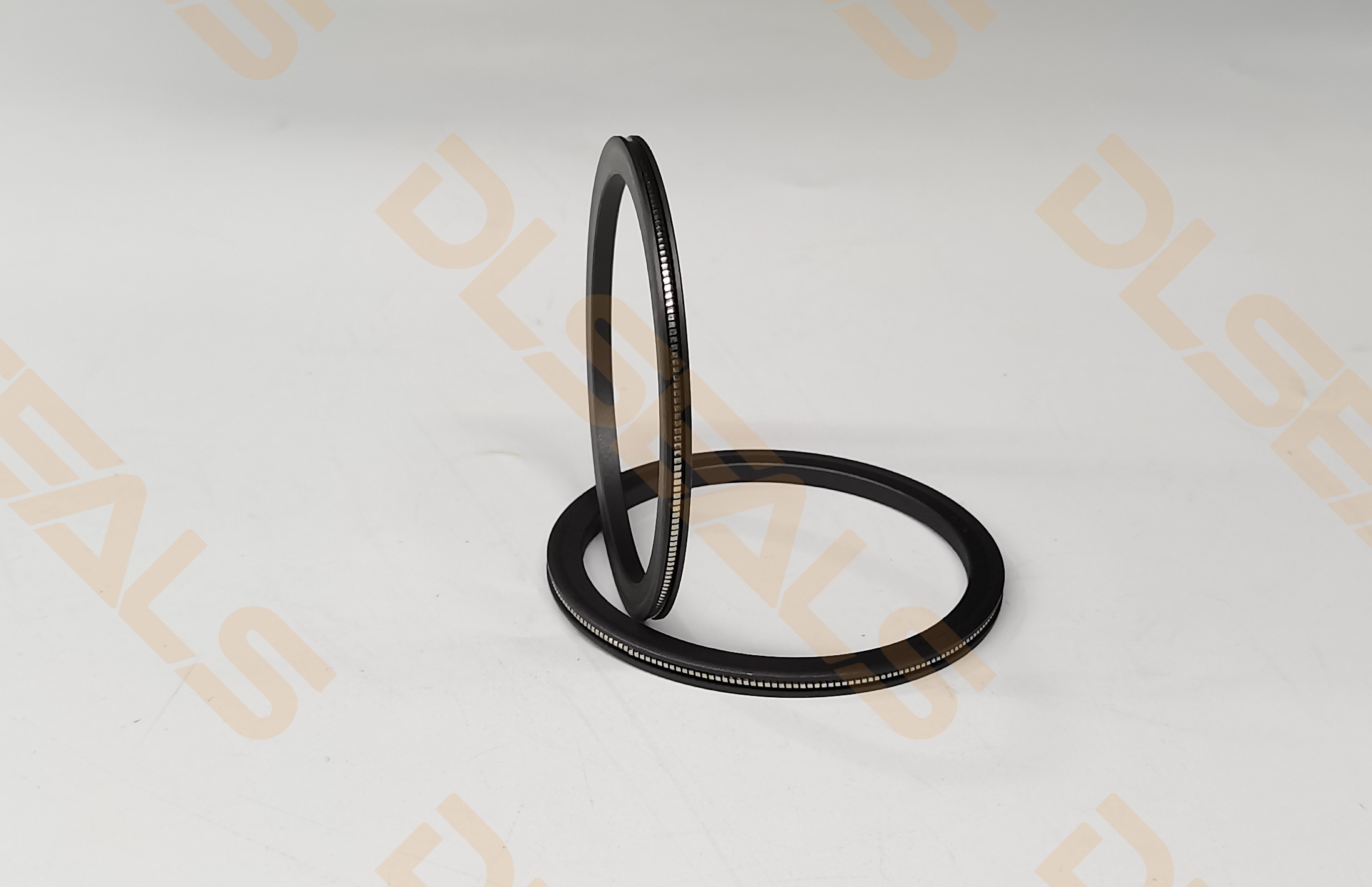

在液壓缸、伺服系統及精密旋轉設備中，端面泛塞封（Face Sealing Spring-Energized Seal）憑借其獨特的結構設計，成為解決高壓、高速、長壽命密封挑戰的核心技術。它通過彈簧預緊力+密封環的協同作用，實現了傳統密封難以企及的動態密封性能。本文將深入解析其結構優勢、工作原理、材料選擇及應用場景。
| ?組件? | ?功能? | ?設計特點? |
|---|---|---|
| ?金屬彈簧? | 提供持續徑向力 | 螺旋線圈或C形彈簧（不銹鋼/鎳合金），預壓縮后產生恒定彈性力 |
| ?密封環? | 與軸/孔表面接觸實現密封 | U形或V形截面PTFE復合材料，低摩擦、高耐磨 |
| ?彈簧槽? | 容納彈簧并傳遞彈力 | 精密加工溝槽，確保彈簧力均勻作用于密封唇 |
| ?性能維度? | ?端面泛塞封? | ?傳統密封（如橡膠油封）?? |
|---|---|---|
| ?壓力適應性? | ?高壓穩態?（≤70MPa）??+ 脈動壓力?（峰值100MPa） | 通常≤10MPa，高壓下易擠出失效 |
| ?速度范圍? | ?高速?（軸速≤20m/s）??+ 低速精密控制?（0.01mm/s無爬行） | 高速下摩擦熱高，易老化；低速易粘滑 |
| ?溫度范圍? | ??-100°C ~ +260°C?（PTFE基體+特種彈簧） | NBR/FKM：-40°C~150°C/200°C |
| ?介質兼容性? | ?耐幾乎所有化學介質?（強酸/堿/溶劑） | 橡膠易溶脹/腐蝕（如NBR不耐酮類，FKM不耐胺） |
| ?壽命? | ?10,000h+??（無油潤滑或高速工況） | 通常2,000~5,000h（依賴潤滑條件） |
| ?摩擦功耗? | ?極低?（PTFE自潤滑），節能＞30% | 高摩擦（橡膠μ≈0.2~0.5），能耗大 |
?注?：彈簧力設計是關鍵——過小導致泄漏，過大增加摩擦（典型彈簧壓力：0.2~0.8MPa）。
| ?基體材料? | ?增強組分? | ?性能特點? | ?適用場景? |
|---|---|---|---|
| ?純PTFE? | 無 | 最優化學惰性，但耐磨性差 | 超潔凈/強腐蝕環境（半導體/化工） |
| ?玻纖填充PTFE? | 玻璃纖維（15~25%） | 高剛性+耐磨，但磨損軸表面 | 重載工業液壓缸 |
| ?碳纖填充PTFE? | 碳纖維（10~20%） | 耐磨+導熱，降低摩擦熱 | 高速伺服系統 |
| ?石墨填充PTFE? | 石墨/二硫化鉬（5~15%） | 自潤滑性最佳，抗粘滑 | 無油潤滑或低溫啟動設備 |
| ?PEEK復合PTFE? | PEEK顆粒（10~30%） | 超高PV值，耐溫300°C | 航空作動器/極端環境 |
| ?行業? | ?應用部位? | ?解決方案? | ?價值? |
|---|---|---|---|
| ?工程機械? | 液壓缸活塞桿密封 | 碳纖PTFE泛塞封 + 316L彈簧 | 抗挖掘沖擊壓力+防泥沙磨損 |
| ?注塑機? | 注射螺桿密封 | 玻纖PTFE泛塞封 + 雙向密封設計 | 耐塑料熔體腐蝕+無潤滑密封 |
| ?風電變槳? | 俯仰軸承密封 | 石墨PTFE泛塞封 + 低溫彈簧 | -40°C啟動無粘滑+20年免維護 |
| ?半導體設備? | 真空機械臂轉軸密封 | 純PTFE泛塞封 + 低放氣彈簧 | 超潔凈+耐等離子體刻蝕 |
| ?航空航天? | 作動筒密封 | PEEK-PTFE復合泛塞封 + 哈氏合金彈簧 | 耐液壓油Skydrol® + 高低溫循環 |
?選型三要素?
?安裝禁忌?
?設計警示?：彈簧力需精確計算——過小泄漏，過大卡滯。務必依賴專業密封廠商的仿真與測試數據選型。
