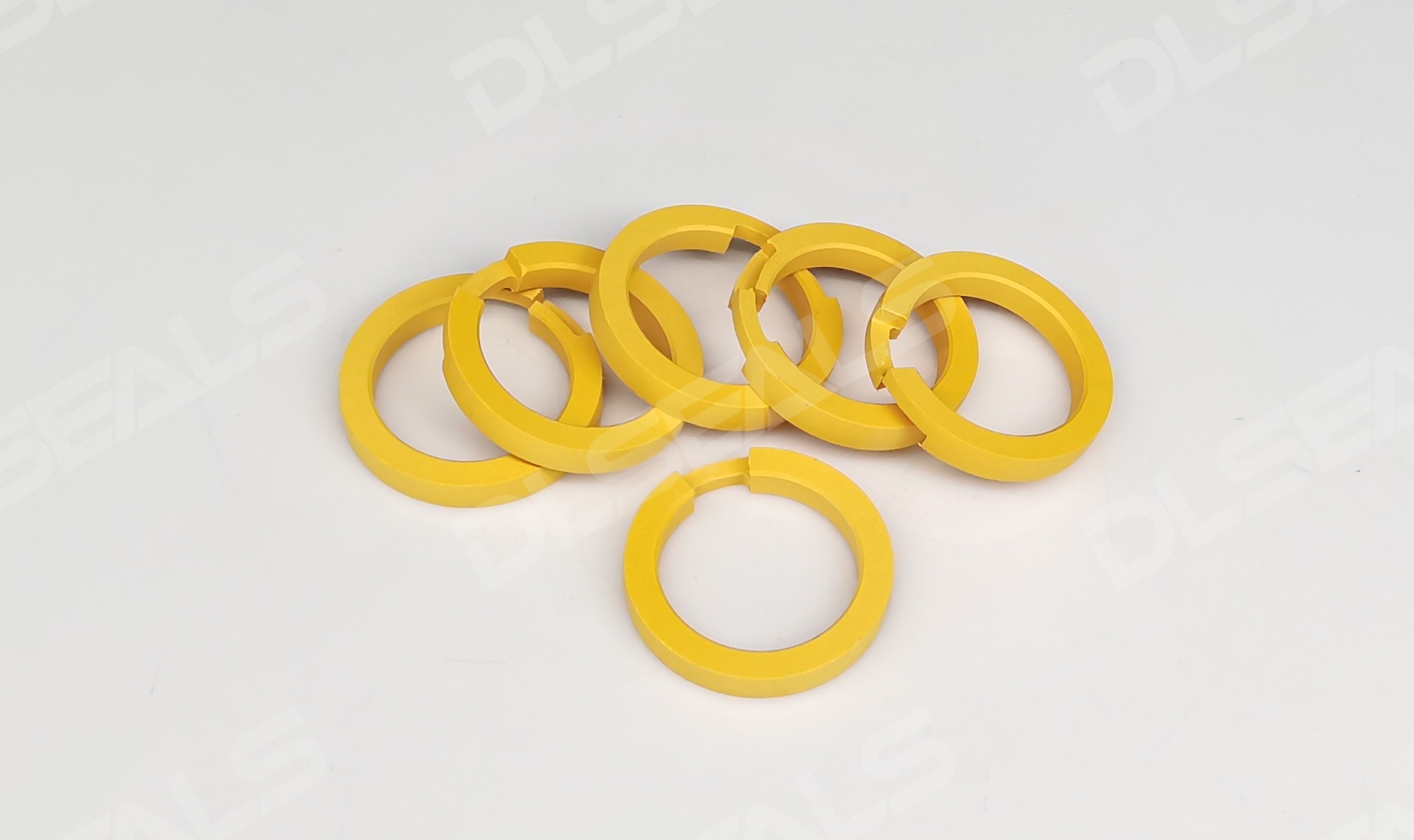

汽車渦輪增壓器密封環：高溫高壓下的核心衛士?
在現代渦輪增壓發動機中，密封環是極端燃燒能量與機械完整性之間的最后一道防線。這些微小的部件位于渦輪軸的關鍵接口處，承受著：
- ?950°C 的廢氣溫度?
- ?180,000 轉/分鐘的離心力?
- ?**>3 bar 的脈動壓差**?
一旦失效，將引發機油結焦、增壓泄漏或災難性的軸承抱死——這使得密封技術的創新至關重要。
?I. 密封三位一體：功能與失效模式?
?渦輪密封環三位一體功能與失效邊界?
| ?功能? |
?位置? |
?失效后果? |
| ?機油密封? |
壓氣機端/渦輪端軸頸 |
機油進入排氣 → 冒藍煙，催化轉化器中毒 |
| ?增壓壓力鎖止? |
壓氣機背板 |
動力損失，渦輪響應延遲（例如，增壓壓力下降 >15%） |
| ?廢氣隔絕? |
渦輪殼接口 |
高溫氣體泄漏 → 軸承潤滑油碳化 |
?II. 材料演進：從石墨到先進的氟橡膠/聚四氟乙烯復合材料?
?材料演進：高溫聚合物的勝利?
-
?傳統材料的局限?
- 石墨涂層鋼環：在 >750°C 時因熱膨脹系數不匹配而開裂。
- 硅橡膠 (VMQ)：在直接排氣路徑中降解（>250°C 下壽命 <500 小時）。
-
?氟橡膠突破?
- ?高溫氟橡膠 (FKM)??（例如，杜邦 Viton® Extreme™）：耐受 300°C 短期峰值，耐油性優異。
- ?PTFE 復合材料?：添加碳纖維/石墨填充物 → 摩擦系數降低 40%，耐磨性提升（如圣戈班 NORGLIDE® HP）。
- ?多層結構密封環?：鋼骨架 + FKM 密封唇 + PTFE 摩擦面 → 實現動態密封與靜態密封的統一。
?III. 設計挑戰：在旋轉與靜止之間跳舞?
?設計挑戰：動態與靜態界面的精密平衡?
- ?熱膨脹迷宮?：渦輪軸（鋼）與殼體（鑄鐵）的膨脹差異可達 0.3mm → 要求密封環具備徑向浮動能力。
- ?微米級間隙控制?：理想油膜厚度 3-8μm。過薄導致干摩擦，過厚引發機油泄漏。
- ?反向壓力陷阱?：低速時壓氣機背壓不足 → 需彈簧輔助唇口張開（如 Wave-Spring 設計）。
?IV. 未來前沿：智能密封與材料革命?
?未來前沿：集成傳感與超高溫材料?
- ?嵌入式傳感器?：監測密封環溫度/磨損的 RFID 標簽 → 實現預測性維護。
- ?陶瓷基復合材料 (CMC)??：可承受 >1000°C（如 SiC/SiC），用于下一代稀薄燃燒渦輪。
- ?主動氣膜密封?：利用增壓空氣形成動態氣障 → 接近零摩擦（如博格華納 eTurbo™ 概念）。
?結論：??
渦輪增壓器密封環雖小，卻是發動機性能、排放與可靠性的基石。隨著材料科學（如耐更高溫度的聚合物和陶瓷）和設計理念（如主動氣膜密封）的持續突破，這些“高溫衛士”將繼續推動渦輪增壓技術向更高效率、更強動力的未來邁進。每一次增壓壓力的穩定輸出，都離不開這些精密密封環在極端環境下的默默堅守。
