導向環作為工業設備中的關鍵組件，其開口設計直接影響安裝便捷性、密封性能及使用壽命。不同開口類型適配不同工況需求，本文結合材料特性與工程實踐，系統解析常見導向環的開口類型及其優缺點。

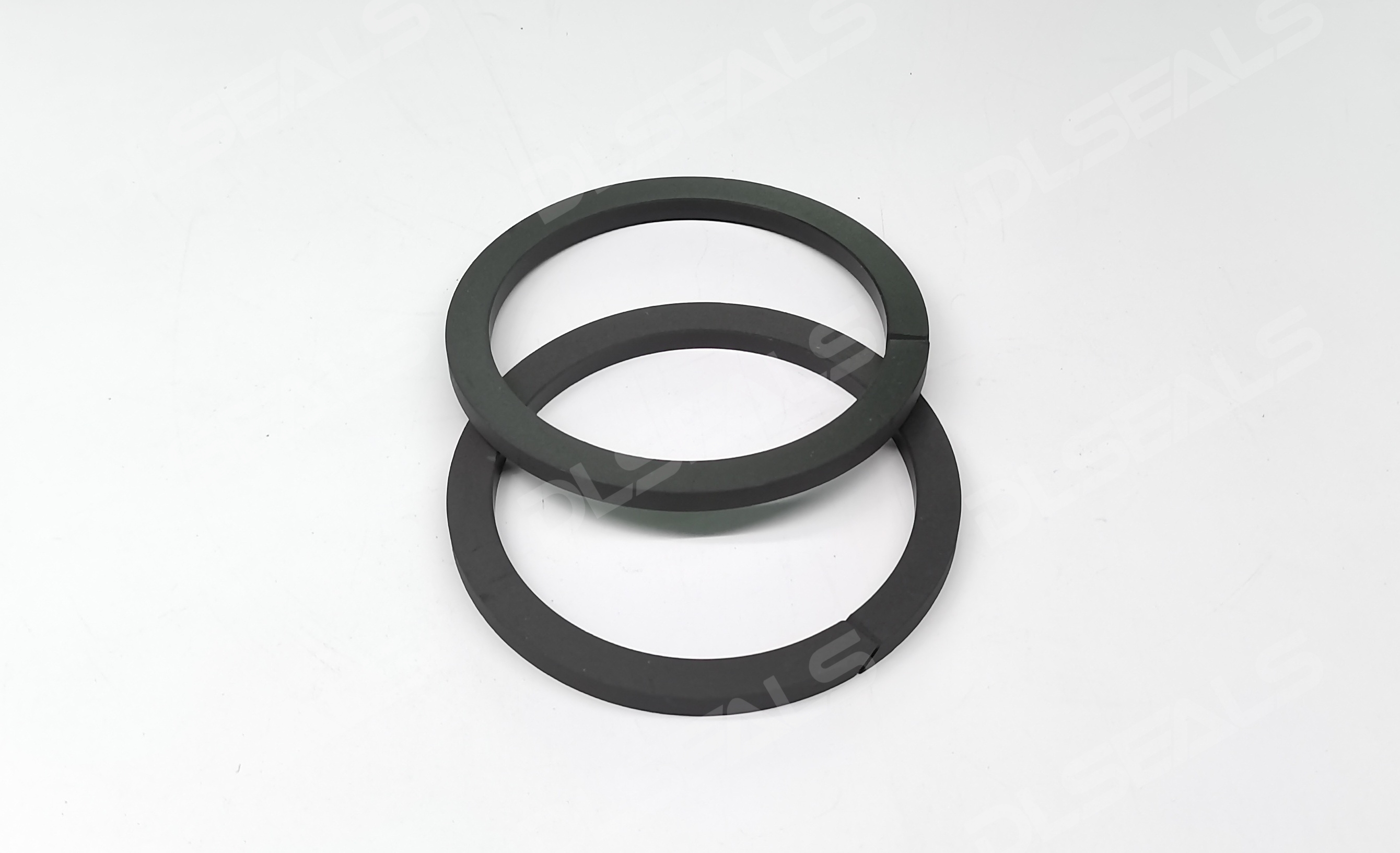

一、直開口式導向環

結構特點：沿環體軸向切割一條直線開口，形成開放式結構。
優點：

• 安裝便捷：無需拆卸設備軸系或活塞，可直接扣合安裝，尤其適合空間受限的工況。

• 成本低廉：加工工藝簡單，適合標準化批量生產。

• 應急維護：潤滑不足時仍能保持一定密封性能，降低突發故障風險。
  缺點：

• 抗壓能力有限：開口處易形成應力集中，高壓環境下可能出現微泄漏；

• 動態穩定性差：高速或振動場景下，開口處可能因形變導致間隙增大。

典型應用：低壓液壓系統、普通工業機械的活塞桿導向。

二、斜開口式導向環

結構特點：開口呈30°~45°斜角，通過錯位設計減少泄漏路徑。
優點：

• 密封增強：斜角設計延長介質泄漏路徑，提升靜態密封效果；

• 應力分散：斜向切口降低局部應力集中，延長疲勞壽命。
  缺點：

• 安裝精度要求高：需確保斜口對齊，否則易導致環體扭曲；

• 動態適應性弱：往復運動場景下，斜口可能因周期性變形加速磨損。

典型應用：中壓液壓缸、工程機械的活塞導向。

三、分體式導向環（多段組合型）

結構特點：將導向環分為2~4段，通過卡扣或定位銷連接為整體。
優點：

• 超高壓力適配：分體結構可承受100MPa以上壓力，抗擠出性能優異；

• 磨損補償：單段磨損后可局部更換，降低維護成本；

• 復雜工況適配：支持偏心軸或非圓截面設備的密封需求。
  缺點：

• 安裝復雜：需精確對位分段部件，耗時較長；

• 成本較高：精密加工與組裝工藝推高制造成本。

典型應用：核電站主泵密封、超高壓油氣井口設備。

四、帶倒角缺口式導向環

結構特點：開口邊緣設計45°倒角，或在環體特定位置預留缺口。
優點：

• 防擠出設計：倒角可避免環體在高壓下擠入設備間隙，減少永久變形風險；

• 潤滑優化：缺口處可存儲潤滑介質，降低摩擦系數（如PTFE復合材質摩擦系數可低至0.04）。
  缺點：

• 強度削弱：倒角或缺口可能降低環體整體承載能力；

• 適用場景局限：僅適用于中低載荷場景。

典型應用：農用機械、起重機液壓系統。

五、復合型開口（分體+倒角組合設計）

結構特點：結合分體式與倒角設計，常見于高性能導向環。
優點：

• 多功能適配：兼顧高壓密封與抗擠出需求，適用溫度范圍可達-50℃~+300℃；

• 智能化升級：部分產品嵌入傳感器，實時監測磨損狀態（如聲發射技術預警剩余壽命）。
  缺點：

• 工藝復雜度高：需多工序精密加工，良品率較低；

• 成本極高：適用于航空航天、核能等高端領域。

典型應用：火箭發動機燃料閥、核聚變裝置第一壁密封。

六、選型建議與趨勢展望

1. 選型核心參數：

   • 壓力等級：直開口式適配＜20MPa，分體式可覆蓋＞100MPa場景；

   • 運動類型：往復運動優選斜開口，旋轉運動推薦分體式。

2. 未來技術趨勢：

   • 材料創新：納米晶合金（晶粒尺寸＜50nm）可提升疲勞壽命3倍；

   • 智能感知：集成光纖傳感器，實現應力分布實時監控。

結語

導向環的開口設計是密封性能與工程效率的平衡藝術。從直開口的簡易安裝到分體式的高壓承載，從倒角防擠到智能監測，每種設計均針對特定工況痛點。隨著材料科學與數字化技術的融合，未來導向環將向“自適應開口”方向發展，通過形變記憶合金或磁流變材料實現動態開口調節，進一步拓展工業密封的邊界。
